管夹阀的工作原理
文章来源:芜湖宏达    点击:1557    发布时间:2019-07-12

管夹阀的工作原理

 宏达阀业 宏达阀业 今天

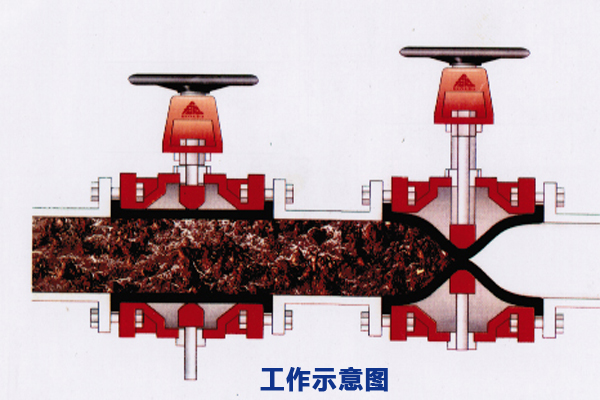

很多客户在刚开始接触管夹阀的时候,不是特别了解管夹阀是如何工作的,今天我们就来谈一谈其工作原理。

   同大多数的阀门一样,管夹阀也可以分为气动型、电动型和手动型的。顾名思义,就是用不同的驱动方式来驱使阀门动作,实现关断和开启。

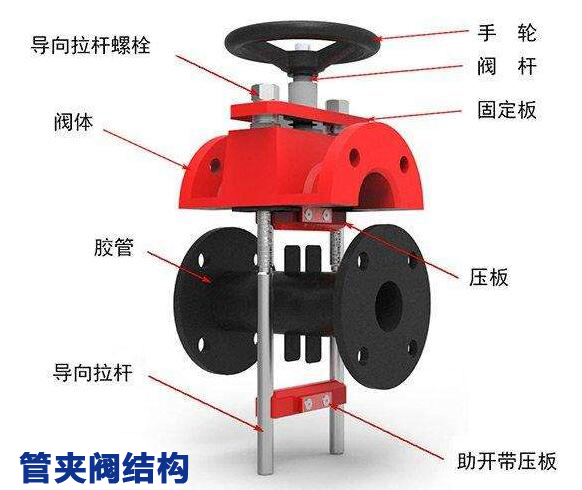

   从管夹阀的结构形式可以看出,管夹阀可以简单分为两部分:执行机构部分和阀体部分,不管执行机构部分如何改变,阀体部分都是一样的,那么怎样实现关断呢?

   我们以手动管夹阀为例简单说明:


阀门主材质:

 阀体:碳钢、铸铁、铸铝或塑壳材质;

 阀杆及压板为碳钢、铸铁 不锈钢材质;

 紧固件: 防腐高强度螺栓; 等级:4.8、8.8

 法兰为碳钢、不锈钢材质(根据客户需要);

阀门结构特点

1 端面密封型式根据阀门规格及加工方式确定;

2、 阀门结构简单, 维修方便;

3、 极大提高使用寿命, 维修时拆掉螺栓, 只需更换胶管, 阀体可重复多次使用, 大幅降低成本;

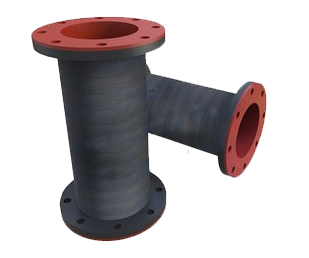

管夹阀内衬是管夹阀最重要的配件, 是管夹阀的“核心所在”,是管夹阀耐磨、 耐腐蚀、 承压和抗曲挠等多种问题的关键所在。管夹阀的质量完全取决于配套胶管质量的好与坏。

胶管内衬主要是由天然橡胶加入配方混炼出来,经过硫化,内加入的帘子线保持了阀套的强度,保证阀套强度的同时拥有耐磨性能。

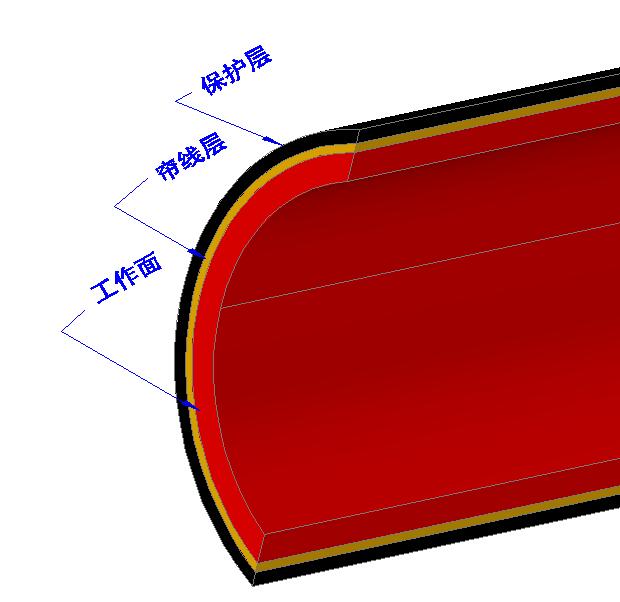

管夹阀内衬结构:

1、 工作面(如图红色):身处第一战场的“士兵”, 与管道系统中的介质直接接触, 由介质的特性决定匹配橡胶种类;

2、 帘线层(如图黄色): 给第一战场提供”火力支援”,主要起到承压作用, 根据管道压力等级及通径大小确定帘子布层数, 至少双层, 每2层斜叉缠绕;

3、 保护层(如图黑色):给第一战场做好外围警戒。主要为防护外环境侵蚀,具备抗撕裂、高弹性、 抗疲劳。

定制法兰标准:

美标: ASME/ANSI B16.5-2003

平焊法兰日标: JIS B2210~JIS B2216 10K PL

德标: DIN 2544(45、 46)

英标: BS 4504

法标: NF E29-211 钢制法兰
